用途：

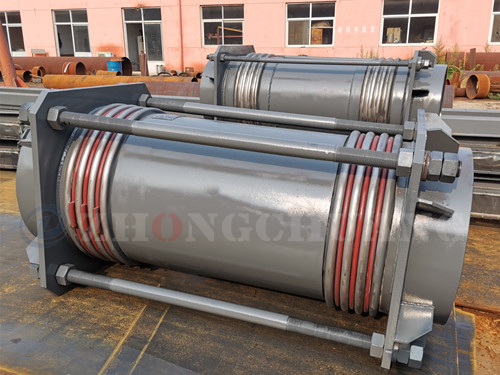

大拉桿補償器可以補償彎曲管道的橫向位移和角位移。

本公司生產橫向補償器DN100-DN5000，壓力級別0.1Mpa-2.5Mpa
 連接方式：1、法蘭連接 2、接管連接 補償量：根據用戶要求

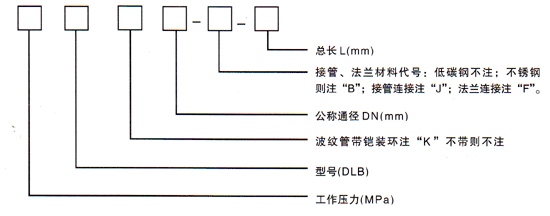

一、大拉桿補償器（橫向補償器）型號示例：

 二、大拉桿補償器（橫向補償器）使用說明：
     可以補償彎曲管段的橫向位移和角位移。
 三、大拉桿橫補償器對支座作用力的計算：
橫向彈力： Fy=Ky·Y 　　　　　彎矩：M=Fy·L
式 中： Ky-橫向剛度 N/mm 　　Y-橫向實際位移（變形量）mm
L-管架到橫向補償器中點的距離　　 m。
 四、大拉桿補償器應用舉例（不考慮溫度對補償量及剛度的修正）
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境_溫度-10℃，安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿補償器，用于補償AB管段160mm的橫向位移，疲勞破壞次數按15000次考慮，試計算支座AC的受力。

解：（1）根據AB管段的橫向位移
Y=160mm，查樣本可選用0.6DLB500-FB-2000，橫向補償量Y0=193mm，橫向剛度Ky=22N/mm
（2）A、C支座受力計算
計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N)　　 MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N)　　 MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分別承受1760牛頓的推力和3520牛頓·米的力距。
