泊頭中創機械可生產DN600-DN4000，壓力級別0.25MPa-0.6MPa，的直管壓力平衡波紋管補償器，連接方式有法蘭連接式和接管連接式。
 1、直管壓力平衡波紋管補償器（波紋管膨脹節）結構簡圖

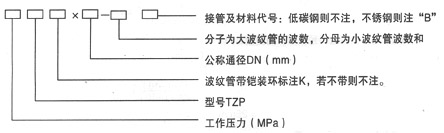

2、直管壓力平衡波紋管補償器（波紋管膨脹節）產品代號



舉例：0.6TZP500×8/16-JB

表示公稱通徑為500，工作壓力為0.6Mpa,大波紋管為8個小波，小波紋管為16個波，連接形式為接管。

3、結構特點

直管壓力平衡波紋管補償器的兩端各有一個工作波紋管，中間有一個平衡波紋管，通過受力構件（舌管）來承受內壓推力。

4、直管壓力平衡波紋管補償器（波紋管補償器）補償特點

能補償管系的軸向位移，內壓推力自身平衡。適用于不宜設置固定支架的高物位直管系或大直徑管線中。

5、安裝使用注意事項：

     一般應用在架空直管線上，水平安裝。

6、波紋管補償器（波紋管膨脹節）對支座作用力得計算；

     軸向彈性力：Fx=Kx(f*X)

    式中：Kx——軸向剛度，N/mm

                X ——軸向?qū)嶋H變形量mm

                 f——計算系數，當預變形（包括△X=0時）f=1/2。當不進行預變形時，f=1。

7、波紋管補償器（波紋管膨脹節）應用舉例 （ 不考慮溫度對補償量及剛度的修正）

某碳鋼管道，公稱通徑600mm，工作壓力0.6MPa，介質溫度350℃，環境_溫度-10℃，補償器安裝溫度20℃，根據管道的布局（如圖）需安裝一直管壓力平衡式波紋管膨脹節，用于吸收管道60mm的軸向熱位移，補償器疲勞破壞次數按15000次考慮，試計算支座A、B的受力。

解：（1）根據管道的熱位移X=60mm，查樣本可選用0.6TZP×6/12-J，軸向補償量X0=80mm，軸向剛度Kx=319N/mm。



（2）對波紋管膨脹節進行預變形，預變形量△X為：



（3）A、B支座受力的計算：

                                        FA=Kx(1/2X)=3190×60/2=95700（N）

                                                               FB=-FA

即支座A、B分別承受9.6噸的推力。
