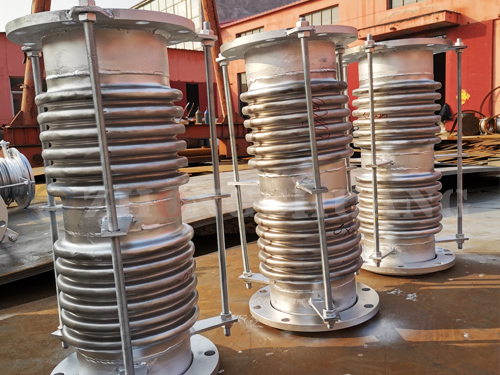

復式拉桿波紋補償器（也叫復式拉桿波紋膨脹節，復式拉桿金屬膨脹節）
軸向型復式拉桿波紋膨脹節（金屬膨脹節）型號示意及簡要說明：
型號：復式拉桿波紋膨脹節（金屬膨脹節）DN32-DN3000。
壓力級別0.1MPa-2.5MPa
波紋膨脹節連接方式：①法蘭連接式
②接管連接式
復式拉桿波紋膨脹節（金屬膨脹節）軸向補償量：72mm-500mm
1、復式拉桿波紋膨脹節（金屬膨脹節）結構簡圖

2、復式拉桿波紋膨脹節（金屬膨脹節）產品代號

舉例：0.6TFL200×12J
　　表示：此金屬膨脹節的工作壓力為0.6Mpa，通徑DN=200mm,波數為12，接管連接的復式拉桿波紋膨脹節。
3、復式拉桿波紋膨脹節（金屬膨脹節）結構特點
　　 金屬膨脹節由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。
4、復式拉桿波紋膨脹節（金屬膨脹節）的補償特點
　　該金屬膨脹節補償量大，一般使用于低疲勞次數，需大補償量的管線。
5、復式拉桿波紋膨脹節（金屬膨脹節）安裝使用注意事項
　　金屬膨脹節（波紋膨脹節）現場安裝完后，須將耳后兩側的螺母退至限位螺母處。
6、復式拉桿波紋膨脹節（金屬膨脹節）對固定支座的作用力：
　　 壓力推動：Fp=100·P·A（N）
　　 軸向彈力：Fx=f·Kx·X （N）　　
　　　式中：P： _工作壓力或_試驗壓力MPa；
　　A： 有效面積（查樣本）cm2；
　　 Kx：金屬膨脹節軸向剛度　N/mm；
　　 X：金屬膨脹節使用的軸向補償量mm
　　 f： 系數，當波紋膨脹節進行預變形時，f為1/2，當波紋膨脹節不進行預變形時，f取1。
7、復式拉桿波紋膨脹節（金屬膨脹節）應用舉例
某碳鋼管道，公稱愛徑DN=500mm，工作壓力P=0.4MPa，介質_溫度Tmax=250℃，_溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。

1、選型，管段所需補償量為：
　　X=a·L·△T =0.0133×85(250-0) =283mm
　　式中：a為線膨脹系數，取0.0133mm/m·℃(查樣本選0.6TFL500×12J)

2、支座壓力：
　　查樣本0.6TFL500×12J波紋膨脹節A=2445cm2Kx=141N/mm
　　壓力推力：Fp=100·P·A=100×0.6×2445=146700N
　　軸向彈力：Fx=Kx·X=141×283=39903N
　　支座受力：F=Fp+Fx=146700+39903=186603N
