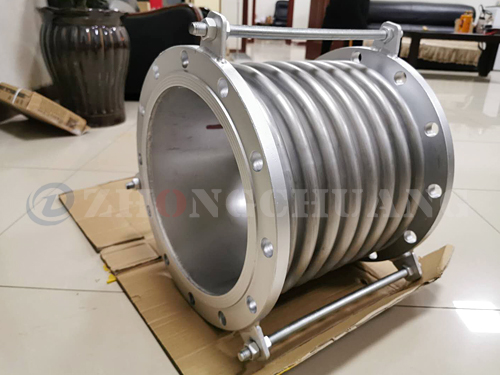

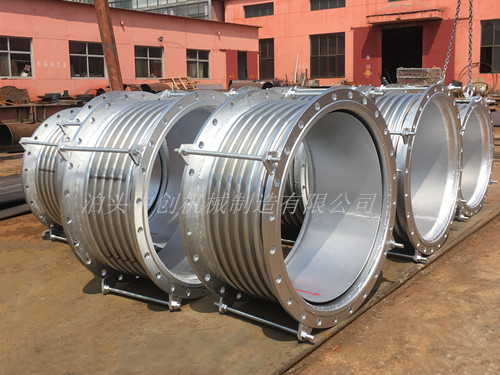

一、內壓波紋補償器（內壓式膨脹節，通用型補償器）的使用說明：

此膨脹節主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用通用型補償器來補償角位移。
型號：
本公司生產內壓式膨脹節DN32-DN8000，壓力級別0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
產品軸向補償量：18mm-400mm

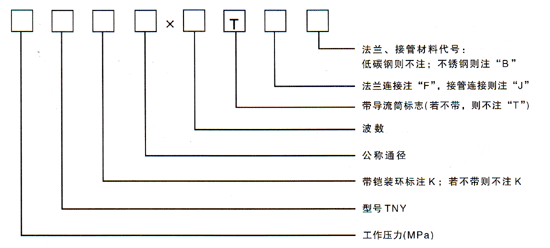

二、通用型補償器（膨脹節）型號示例

三、內壓波紋補償器（膨脹節）對支座作用力的計算：
膨脹節的內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）
                 橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L
                 彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向實際位移量mm
Ky：橫向剛度N/mm Y：橫向實際位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向實際位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：內壓波紋補償器（膨脹節）中點至支座的距離m

四、應用舉例：
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境_溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
