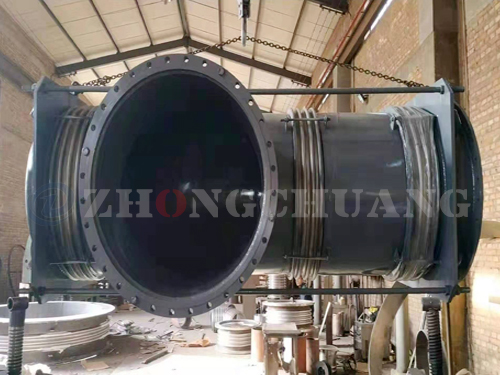

1、曲管壓力平衡金屬補償器（金屬伸縮節）結構簡圖

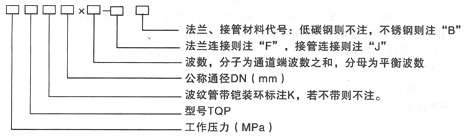

2、曲管壓力平衡金屬補償器（金屬伸縮節）產品代號



        舉例：0.25TQP700×8/4JB

      表示公稱通徑為Ф500，工作壓力為0.25Mpa，波數8/4，碳鋼法蘭連接萬向鉸鏈波金屬伸縮節（伸縮接頭）。

3、曲管壓力平衡金屬補償器（金屬伸縮節）結構特點

    前部（通道端）有兩個總做波紋管，后部（平衡端）有一個平衡波經緯度器，當彎曲管產生橫向位移時，大拉桿上的球面螺面繞球面墊圈轉動，同時大拉桿承受內推壓力。

4、特點

     金屬伸縮節通道端的兩個工作波紋管可以補償彎曲管段產生的橫向位移，平衡端的平衡波紋管可以補償直管段的軸向位移。

5、管壓力平衡金屬補償器（金屬伸縮節）安裝使用說明：

   1、曲管壓力平衡式金屬補償器安裝在管道的拐彎處或設備相連的空間管道上。它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。金屬伸縮節常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，_設備安全運行。

    2、金屬伸縮節現場安裝完成后，須拆除小拉桿。
