復式拉桿波紋管補償器組成結構

金屬波紋管補償器|不銹鋼波紋管補償器 來源：中創機械發布時間：2024/8/8 10:13:42

復式拉桿波紋管補償器廣泛應用于熱力、蒸汽管道，用來吸收管道系統的橫向位移。中創機械帶你了解復式拉桿波紋管補償器是如何做到補償位移的。

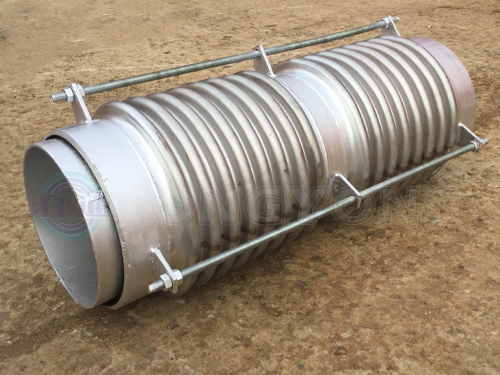

組成結構由中間接管連接兩組波紋管及端管、拉桿、端板和球面與錐面墊圈等結構件所組成。能夠吸收平面內產生的橫向位移，拉桿兩端的球、錐面墊圈似的拉桿不但能夠承受波紋管的壓力推力，而且允許拉桿方向產生傾斜，從而使得復式拉桿波紋管補償器能夠吸收所產生的橫向位移。結構件的拉桿、端板應能夠承受壓力推力所引起的力和力矩。

復式拉桿波紋補償器拉桿系統由拉桿、連接件及調節裝置組成，拉桿的作用用于限制波紋管的橫向位移。當管道系統受到溫度變化或介質流動而發生熱脹冷縮等原因，波紋管會相應的進行伸長或縮短，從而吸收位移、波紋管彈性變形能夠緩解管道系統的應力集中，降低管道系統的振動和噪聲。
進行安裝時需要注意不可以用調整波紋管補償器的方法來配合管道系統的安裝偏差。固定支架、導向支架和支架應嚴格按照管道系統要求進行安裝，進行試驗壓力前需要確定固定支架、導向支架是否正確安裝完成。如果需要進行分段試驗，需要與波紋補償器廠家進行確認。
