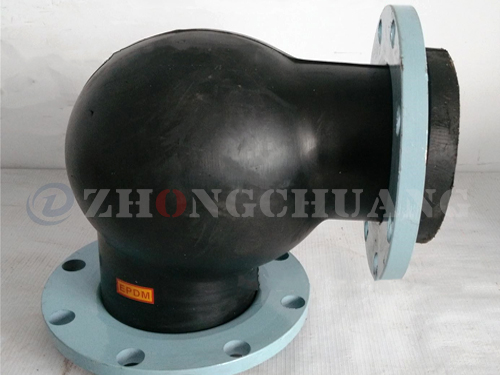

WTX型可曲撓合成橡膠接頭(伸縮接頭)

WTX型可曲撓合成橡膠接頭引進高新生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到很好的結合，比普通型可曲撓橡膠接頭（軟連接）的工作壓力高，質量好。橡膠接頭的特點是內膠層混然一體，光潔無縫痕,標簽采用硫化工藝，與產品結合在一起。

型號：

應用： 補償管道系統位移

品牌：中創機械

單球橡膠軟連接|雙球橡膠軟連接

本產品引進國外_生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到_的結合，比普通型可曲撓橡膠接頭的工作壓力_，質量_。它的特點是內膠層混然一體，光潔無縫痕,標簽采用硫化工藝，與產品結合在一起。本產品引進國外_生產工藝，制作過程中內層受到高壓力，錦綸簾子布和膠層得到_的結合，比普通型可曲撓橡膠接頭的工作壓力_,質量_。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。
橡膠接頭材料表

序號	部位	材料
1	主體	特種橡膠
2	增強層	聚酯簾布
3	法蘭	A3
4	骨架	硬鋼絲繩

橡膠接頭技術參數

項目	型號	WTX-1	WTX-2	WTX-3
工作壓力MPa		1.0	1.6	2.5
爆破壓力MPa		2	3～32	4.5
真空度KPa （mmHg）		53.3(400)	86.7(650)	100(150)
適用溫度℃		-15～+115(特殊可達-30～+250）
適用介質		空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質

公稱通徑，長度，位移值與法蘭數據表（異徑）

公稱通徑DN		長度L mm	法蘭厚度b mm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	各項允許位移(mm)
mm	英寸	長度L mm	法蘭厚度b mm	螺絲數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑mm	X	X"	Y	Y"	Z	Z"
50	2	140	18	4	18	125	20	16	20	16	16	16
65	1.5	140	20	4	18	145	20	16	20	16	16	16
80	3	150	20	8	18	160	20	16	20	16	16	16
100	4	160	22	8	18	180	20	16	20	16	16	16
125	5	180	24	8	18	210	20	16	20	16	16	16
150	6	200	24	8	22	240	20	16	20	16	16	16
200	8	230	24	8	22	295	20	16	20	16	16	16
250	10	280	26	12	22	350	20	16	20	16	16	16
300	12	305	28	12	22	400	20	16	20	16	16	16
注：其他標準或非標準法蘭需另訂協議，指明標準或提供圖紙及有關數據，本廠可訂制生產。
