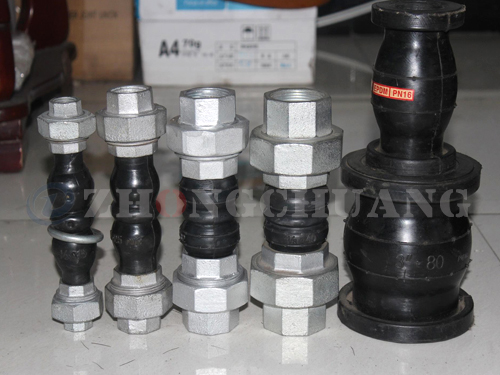

各種風機管橡膠接頭(伸縮接頭)

橡膠接頭系列產品包括的軟管接頭、橡膠軟連接、伸縮接頭、軟連接等等。絲扣連接橡膠軟接頭是我公司參照國外同行標準，風機軟接頭利用引進技術和設備開發的產品，它具有抗腐蝕，耐高壓，柔性好，安裝方便，外形美觀等特點，應用于現代建筑的各種風機盤管機組的進出口管道連接。

型號：

應用： 補償管道系統位移

品牌：中創機械

風機管橡膠軟接頭|單球橡膠軟連接

絲扣連接橡膠軟接頭結構簡介：

產品代號 公稱通徑inch _小彎曲半徑 _少?gòu)澢螖?shù) 工作壓力 Mpa 產品長度mm 連接尺寸YM9615H 1/2” 30 25 ≤1.8 ≥100 R1/2Rc1/2YM9715H YM9620H 3/4” 40 20 ≤1.6 ≥100 R3/4Rc3/4YM9720H YM9620H 1” 50 15 ≤1.2 ≥100 R1Rc1YM9720H

安裝說明：

1.根據所要連接的兩端接頭及錯位情況，選擇準確的產品和合適的產品長度；

2.安裝時，先擰下兩端接頭，將接頭分別安裝于風機管供(回)水管接口上，應封閉，擰緊；

3.對波紋管進行預彎時，應將活套螺母置于波紋管的兩端，以免波紋管彎曲時將螺母上卡死。注意在安裝進程中，不要與硬物撞擠，不要損壞密封面。

絲扣連接橡膠軟接頭結構示意圖

安裝數據表

公稱通徑DN	長度L		軸向壓縮	軸向伸長	橫向偏移	偏轉角度
公稱通徑DN	A型	B型	軸向壓縮	軸向伸長	橫向偏移	偏轉角度
15	180	195	10	5	20	45
20	200	220	10	5	20	45
25	220	240	10	5	20	45
